파이프 시즈히터 |
HOME > 제품소개 > 파이프 시즈히터 |
|
|
|
| |

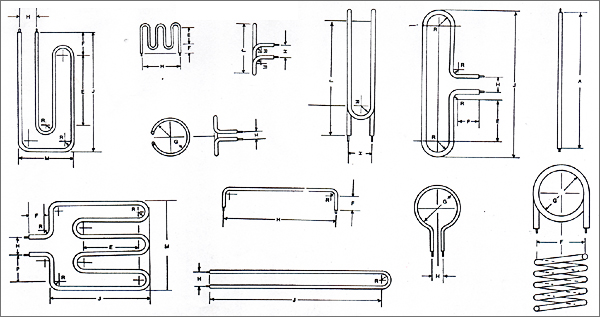

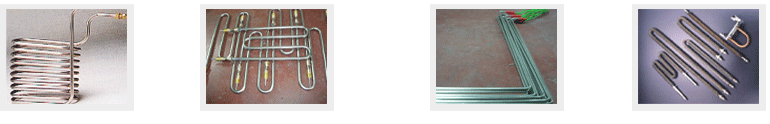

시즈 히터는 전열히터의 기본으로 금속 보호관(PIPE)에 전열선을 정확한 간격으로 권선하고 내장하여 Mgo 마그네샤를 고밀도 충진과 압축으로 외부의 물리적 충격에도 안전성이 있고 다양한 모양으로 사용자의 용도 및 형태로 적합하게 밴딩 또는 가공 할 수 있는 제품입니다. |
건조기, 전기로, 공기가열기, 기체가열기, 물또는 기름가열, 금형 및 납땜의 용해, 전기오븐, 열풍기, 주조기등 광범위한 용도로 쓰인다.
- 가열용 : 공업용, 건조·소둔용 전기로, 공기가열기, 액체가열용, 기체가열용으로 사용.
- 발열체용 : 가전제품의 발열체로 이용(알미늄, 주철, 황동에 주입한 히타)
- 용해용 : 연, 활자금 등 저온 용해 금속 콤파운드, 고체형 유지 |
| 재 질 |
최고사용온도(°C) |
비 교 |
용 도 |
| 304 |
750°C |
중.고온용 사용 |
공기가열 및 기체가열 등 |
| 310 |
900°C |
고온에 강함 |
공기가열, 식품기계 |
| 심데스 316L |
850°C |
부식에 강함 |
부식성의 액체 및 수용액 가열 |
| lncoloy |
1000°C |
고온에 강함 |
공기, 방사가열 등에 사용 |
| Cu(동) |
180°C |
저온에 사용 |
물, 부식되지 않는 수용액 |
| Fe(철) |
400°C |
중.저온에 사용 |
기름 및 알미늄 주물사용 |
|

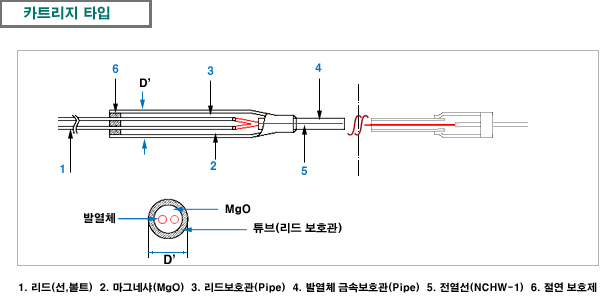

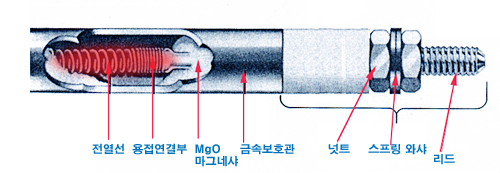

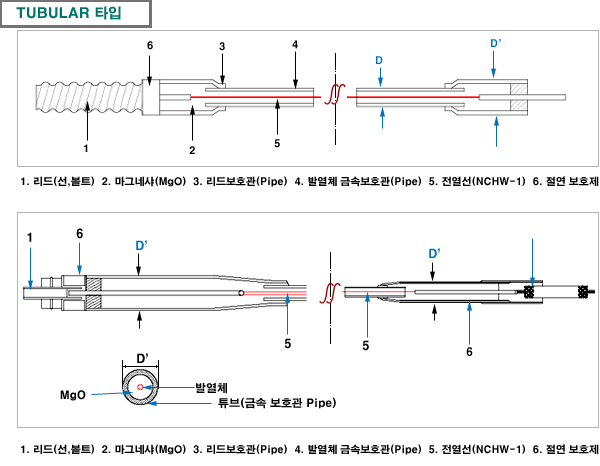

1. 전열선(Electric Heating Wire or Coil Resistance Wire)
전열선은 KS C2601에 적합한 것 도는 동등 이상의 것을 사용한다.
닛켓-크롬(Nickel-Chromium wire), NCHW 1종, 철-크롬(Fe-Chromium wire), FCHW 1종
2. 보호관(Sheath Material)
보호관은 두께 0.7이상 사용하여야 한다.
3. 절연물(Insulation Powder)
절연재는 열전도성이 우수하고 고성능 내열성 절연재인 고순도(MGO 96% 이상) Magnesia 또는
동질 이상의 것을 사용한다. |
 |
| 재료 |
사용온도 |
용 도 |
| 구리 |
250℃ |
물, 부식성 없는 액체류 |
| 철 |
400℃ |
OIL, 주물 |
| SWS |
750℃ |
부식성있는 액체류, 식품처리 |
| 인크노이드 |
870℃ |
부식성있는 액체류, 연철 |
|

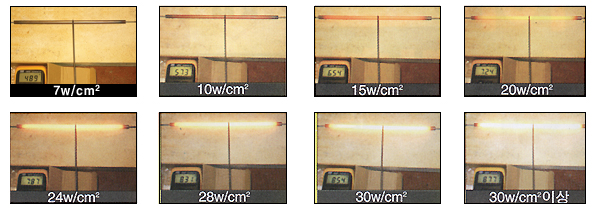

시즈히타 설계의 기본수치이고, 시즈히타 발열부에 있어서 단위면적(㎤)주위의 부하를 전력밀도라 칭하고, W/㎤단위로 표시합니다. 전력밀도는 시즈히타의 표면온도를 결정하고, 내구성을 좌우하는 최대의 요인이 되고 있습니다. |
|
|
|
