용도 |
|
금형, 압출다이, 열봉인, 열전단기, 사출금형, 고무금형 , 프레스,
압착, 컷팅, 유압장치 열전도 시스템, 실험실 실험장비, 의료장비, 식품가공, 신발기계
등
|
| |
|
주의사항 |
|
-제한된 공간에 삽입하여 사용할 때 히터에 삽입될 구멍은 가능한 적은
공간이 되도록 가공되어야 한다.
또한, 구멍은 정밀하게 가공되고 직선을 유지하여야 한다.
사용온도에
적용가능한 윤활유를 사용하면 삽입과 제거가 용이하며 열전달을 촉진시키어 성능을 향상시킨다.
히터와 전선의
연결부분은 물이나 용기용제로부터 격리시켜야 한다.누전과 아크방전은 히터와 전선의 연결부분에서 일어나기
쉽다.
히터의 연결전선은 기계적인 진동이 직접 전달되지 않도록 디자인 되어야
한다.
전열판의 온도를 고르게 하기 위하여 히터와 히터사이의 거리는 히터의 직경정도의 간격을 유지하여야
한다.
히터를 오랜시간 보관시는 건조한 보관실에 보관하여야 하며 밀봉된 상태로 보관되어야
한다.
노출된 상태에서의 장기보관은 습기등의 침투로 누전 등의 원인이
된다.
|
| |
|
주문시 고려사항 |
|
용량(W) ,
전압(V) , 사용온도(℃) , 히터의 외경(Ø) , 히터의 길이(mm) , 형상 , 발열부(비발열부)
길이(mm) , 재 질(pipe) , 전선길이(mm)
|
| |
|

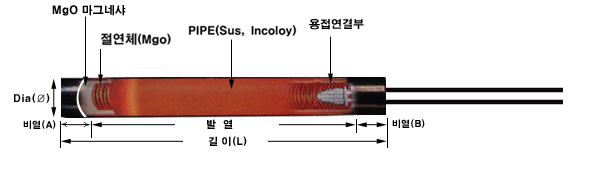

구조 |
|
| |
|
WATT 밀도 계산법 |
|
W/Cm² =
W/Ø*π*ℓ ·W=소비전력
Ø=히터직경 π=3.14 ℓ=히터 발열부의
길이
[예]
- 전원 : 220V
- 소비전력 :
1000W
- 총길이 : 150m/m
- 비발열부(A+B) :
5m/m+10m/m=15m/m
- 발열부(L-A+B) : 135m/m
-
12.7(Ø)*3.14(π)*135(발열부) = 5.38353÷100(Inch변경) =
53.8353
- 1000(W)÷53.8353 =
18.6W/Cm²
|
| |
|
제작사양 |
|
|
| Model
No. |
외경(Ø) |
전압(V) |
길이(L) |
직경(Dia) |
용량(W) |
Max
Wattage |
| HBK
C-1 |
2.4 |
100/220 |
30~230 |
- |
50~450 |
3W~20W |
| HBK
C-2 |
3.2 |
1/8 |
60~600 |
5W~20W |
| HBK
C-3 |
6 |
1/4 |
80~1000 |
5W~25W |
| HBK
C-4 |
6.5 |
- |
100~1000 |
5W~25W |
| HBK
C-5 |
8 |
100/220/380 |
40~230 |
5/16 |
200~150 |
7W~35W |
| HBK
C-6 |
9.5 |
3/8 |
210~1400 |
| HBK
C-7 |
10 |
- |
270~1570 |
| HBK
C-8 |
11 |
- |
300~1730 |
| HBK
C-9 |
12 |
- |
330~1880 |
| HBK
C-10 |
12.7 |
1/2 |
350~2000 |
| HBK
C-11 |
14 |
- |
380~2100 |
| HBK
C-12 |
15.8 |
5/8 |
400~2480 |
| HBK
C-13 |
17.3 |
- |
470~2700 |
| HBK
C-14 |
19 |
3/4 |
520~2980 |
| HBK
C-15 |
23.8 |
15/16 |
600~3500 |
| HBK
C-16 |
25.4 |
1 |
650~4000 |
| HBK
C-17 |
30.5 |
- |
750~5000 |
| HBK
C-18 |
31.7 |
1-1/4 |
800~5500 |
|
| |
|
특징 |
|
|
| HBK-C |
일반형(중온) |
압축형(고온) |
특수형(초고온) |
| 전력밀도(W/Cm²) |
5 |
5~15 |
7~35 |
| 히터외경(Ø) |
6~27.2 |
3.2~25.4 |
2.4~30.5 |
| 길이(L) |
50m/m~3000m/m이상 |
30m/m~3000m/m이상 |
5m/m~1500m/m |
| 형상 |
○ □ |
○ □ |
○ □ |
| 비교 |
- 비압축형이며 진동이나 외부충격에
약하다
- 수명이 짧다
- 안전성이 없다
- 리드부이의 단선이 생긴다
|
- 스웨이징 작업으로 진동이나 외부충격이
강하다
- 비압축형보다 수명이 길다
- 안전하고 500℃이상 연석발생시
발열선의 단선이 생긴다
|
- 고온에 강하다
- Mgo고순도 마그네샤 개발로 수명이
2배이상 길다.
- 최고900~1100℃표면온도사용이
가능하다.
|
|
|
|
|
